Эта конструкция антенны была разработана около 4 лет назад и отлично работает на диапазонах 80 и 40 метров. По размеру антенна представляет собой полуволну на 80 метрах, а с использованием трапов – полуволну на 40 метрах, с КСВ (коэффициентом стоячей волны) от 1:1 до 1.5 на обоих диапазонах.
Она также хорошо работает на 20 метрах с использованием блока настройки антенны (ATU).
Изготовлена версия этой антенны, с использованием многожильного медного провода сечением 3 мм², который был оставлен покрытым ПВХ-изоляцией.

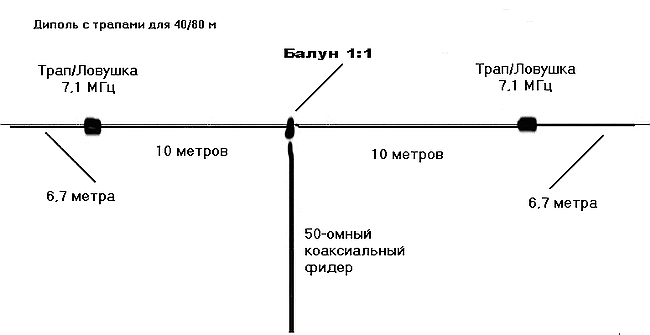

- Самодел.трап.диполь-80-40-1.png (27.54 КБ) 88 просмотров
рапы/Ловушки можно изготовить самостоятельно, используя пластиковую дренажную трубу диаметром 40 мм и намотав на неё примерно 10 витков медной проволоки, а затем подключить их последовательно после 10-метровых отрезков.
Альтернативный вариант – приобрести готовые трапы/ловушки на 7,1 МГц и установить их таким же образом последовательно.
Антенна может быть запитана коаксиальным кабелем с волновым сопротивлением 50 Ом с помощью самодельного или приобретённого в магазине балуна.
Длины проводов диполя составляют 2x 10 метров и 2x 6,7 метра, как показано на схеме выше.
Эту антенну можно установить достаточно низко над землёй, если вы хотите получить излучение сигнала под высоким углом, что хорошо для расстояний от 0 до 1500 км.
Для дальних связей (DX) более низкий угол излучения сигнала можно получить, установив антенну на высоте 10 метров или более над землёй. Чем выше, тем лучше!
Если у вас появится возможность опробовать эту простую конструкцию, уверены, вы не будете разочарованы.
Удачи!
2E0HTS
