Предлагаемая антенна с нагрузочным резистором, будет успешно работать в диапазоне частот от 1,8 до 30 МГц, она вполне может быть установлена на крыше жилого здания, за исключением зданий башенного типа. Для монтажа данной антенны потребуется установка одной неметаллической мачты высотой 10,7 метра.
В радиолюбительской литературе шла дискуссия о том, как её называть: то ли «вертикальные полромба» (VHR — Vertical Half Rhombic), то ли «пирамида с нагрузкой» (Loaded Pyramid). К этому спору можно добавить, что антенна напоминает также и сильно деформированную T2FD.
В любом случае она неплохо работает, а как её называть — вопрос второстепенный.

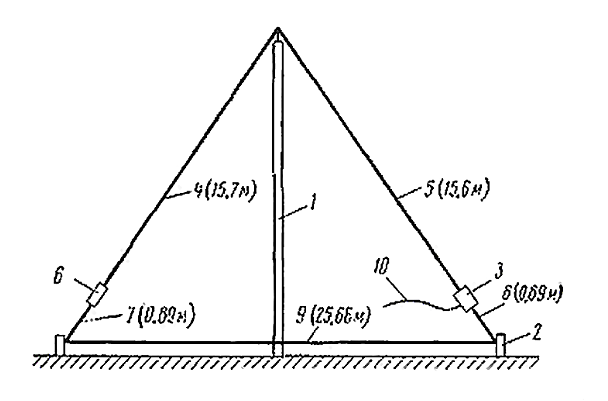

- Пирамида-с-нагр.-1.png (40.13 КБ) 9693 просмотра
Для установки антенны, помимо мачты (1), необходимы две дополнительные стойки (2) высотой 0,9 метра. Антенна питается через коаксиальный кабель (10) и широкополосный симметрирующий трансформатор (3), обладающий коэффициентом трансформации 1:9. Излучающая часть конструкции представляет собой проводники, образующие полуромб (4 и 5), который является ключевым элементом для эффективного излучения сигнала.
Нагрузочный резистор (6) характеризуется сопротивлением 450 Ом, что соответствует техническим требованиям, предъявляемым к антенне T2FD. Важно отметить, что его рассеиваемая мощность должна быть аналогичной параметрам, используемым в антенне T2FD. Замыкающие рамку проводники (7, 8 и 9) формируют противовес для полуромба, обеспечивая его стабильность и эффективность работы.
Высота подвеса проводника (9) над поверхностью составляет всего 5 см. Примечательно, что при такой конфигурации высота стоек (2) может быть существенно уменьшена без потери функциональности антенны. Все проводники изготовлены из медного провода диаметром 2 мм, что обеспечивает высокую проводимость и долговечность конструкции.
Необходимо подчеркнуть, что нагрузочный резистор и симметрирующе-согласующий трансформатор должны быть надежно защищены от воздействия атмосферной влаги. Это требование распространяется как на антенну T2FD, так и на антенну VHR, обеспечивая их долговечность и стабильность работы в различных погодных условиях.
Основываясь на идеях, заложенных в конструкции антенны VHR, можно разработать компактное устройство, оптимизированное для работы в более узком диапазоне частот, например, 3,5-30 МГц или 7-30 МГц. Это позволит адаптировать антенну к конкретным потребностям пользователей, работающих в ограниченном числе любительских диапазонов, обеспечивая при этом высокую эффективность и надежность работы.
