Длина провода варьируется от 50 до 53 метров. Переменный конденсатор может достигать ёмкости от 500 до 800 пф. Антенна, изображённая на рисунке, отличается простотой в изготовлении. Она подходит как для новичков, так и для опытных пользователей, работающих на диапазоне 1,8 МГц. Из-за того, что суммарная электрическая длина превышает четверть волны, сопротивление в точке подключения достигает примерно 50 Ом с наличием индуктивного компонента.

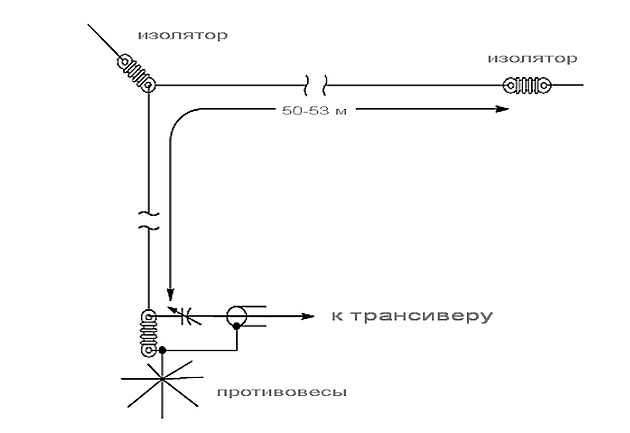

- Ант.L-обр.-1.png (28.29 КБ) 32 просмотра
Реактивное сопротивление нейтрализуется при помощи последовательного конденсатора. Для мощностей, не превышающих допустимые значения, может быть использован воздушно-переменный конденсатор с номинальным напряжением 1500 В.
Для минимизации коэффициента стоячей волны (КСВ) необходимо отрегулировать длину антенны и переменный конденсатор. Для поддержки вертикальной части антенны можно применить капроновую нить или отрезок лески, закреплённый на мачте.
Примечание:
Располагайте инвертированную L-антенну как можно дальше от мачты. Определённые сочетания высоты мачты и нагрузки Yagi (в случае установки на мачте) могут существенно влиять на работу инвертированной L-антенны, например, при использовании 20-метровой мачты и 5-элементной Yagi.
Для достижения оптимальных результатов вертикальный участок антенны должен быть максимально длинным. Для обеспечения хорошей работы необходима эффективная система заземления (противовесов).
